淋雨试验箱箱、摆杆淋雨实验装置Raintestbox
设备用途：廷翌淋雨试验箱主要适用于电子电工航空航天，军工等科研单位外部照明、信号装置及汽车灯具IPx外壳防护试验检测。
设备主要技术参数规格材质：备注：被测产品尺寸过大可以做成分体式摆杆淋雨试验装置

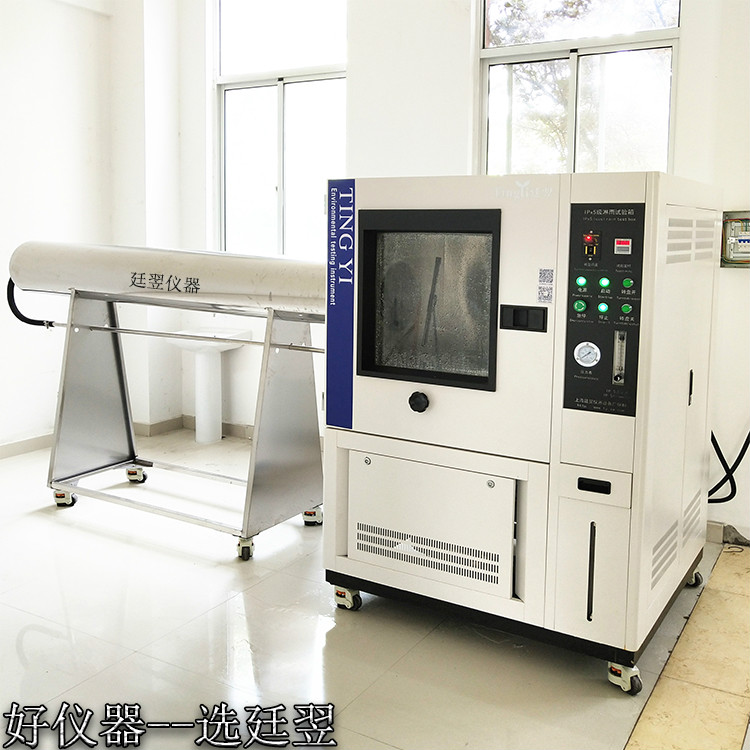

小型的零部件选这种

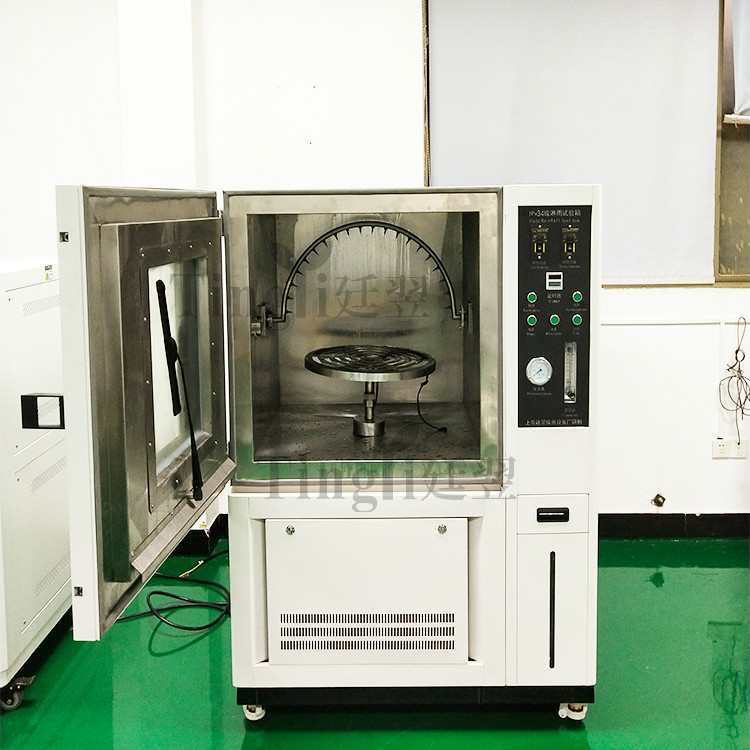

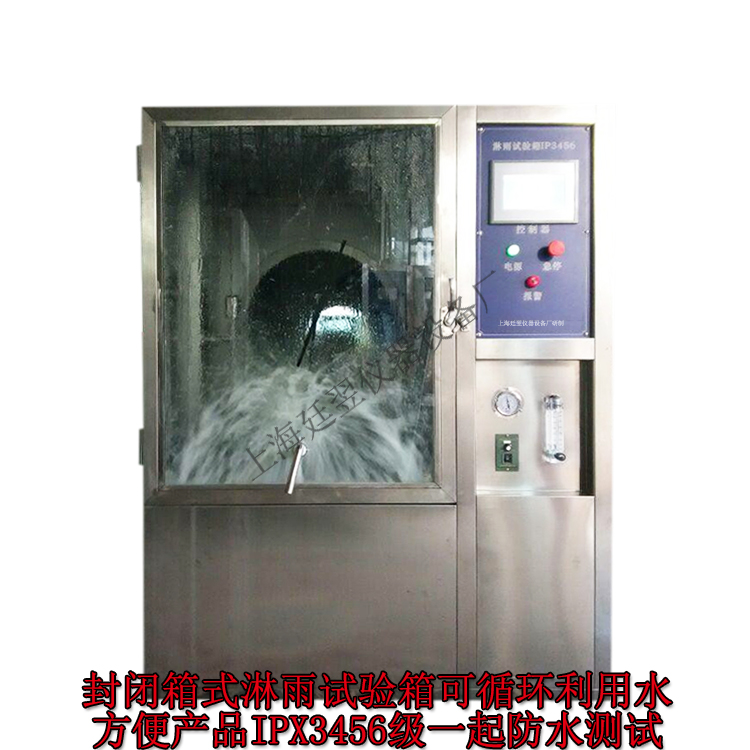

箱式的淋雨试验箱
| 型号（L) | 工作室尺寸D*W*H(mm) | 外箱尺寸D*W*H(mm) | 温度范围 |
| TY/LY-512L | 800*800*800 | 1100*1350*1820 | 常温+10℃～80℃ |
| TY/LY-010L | 1000*1000*1000 | 1120*1430*2050 | |
| 注：其它尺寸可根据要求定做，设备以实物为准，实验数据均在﹢25℃空载条件测得（本网页是IPx34级技术参数，其他可定制） | |||
| 结构材质 | |||
| 内箱材质 | 304SUS/雾面不锈钢板不上锈 | ||
| 外箱材质 | 冷轧钢板/拉丝不锈钢静电喷涂，坚固、美观、耐用，（颜色可选） | ||
| 电机 | 进口“高乐”功率约370W | ||
| 水泵流量计 | 提供有压力的试验水源/水流量计量 | ||
| 摆管摆动 | 通过电机/变频器（施耐德）驱动减速器/偏心轮机构/齿条齿轮等机械传动实现。利用变频器调节次数（单位时间内）通过偏心机构调整所需要得角度。 | ||
| 旋转工作台 | 台面为PVC硬制板和不锈钢（耐腐蚀板）电机带动蜗轮减速机旋转，用变频器调速，调整合适的转速。可以正反转，时间以及转速可调 | ||
| 试验台直径 | 500mm | ||
| 试验台转速 | 1~17r/min可调 | ||
| 廷翌控制系统 | |||

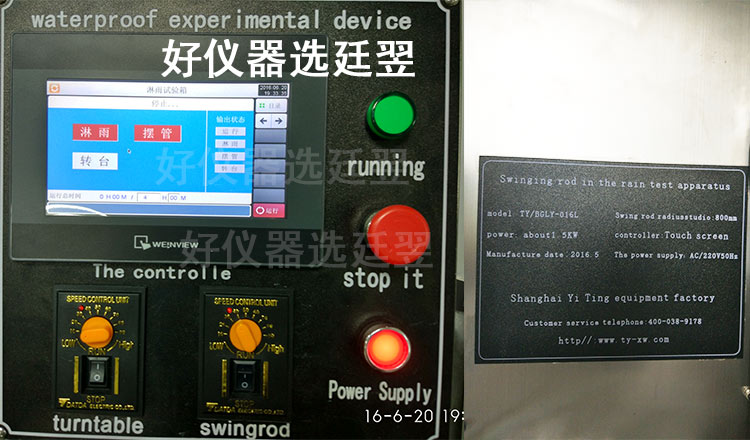

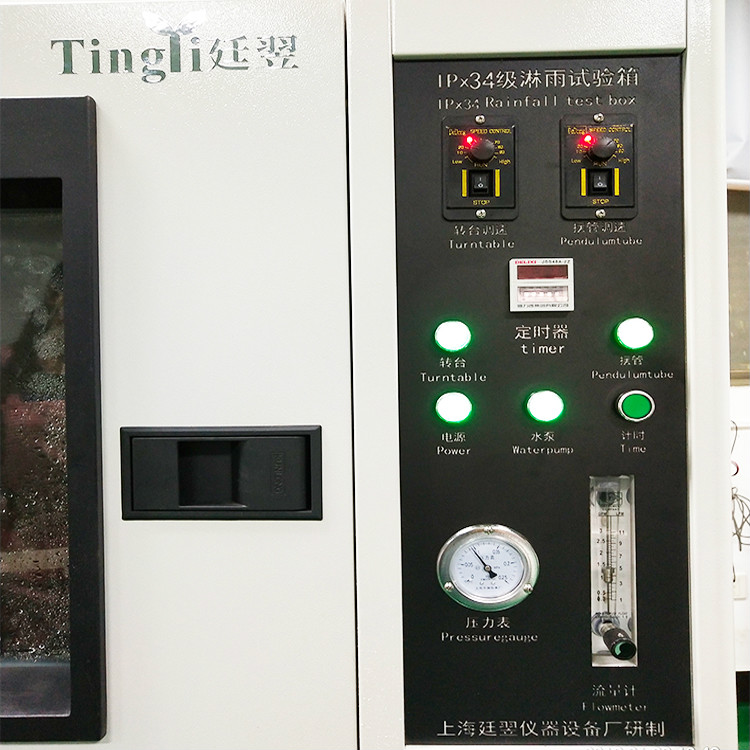

| 控制仪表 | 7英寸真彩触摸屏显示器，可连电脑中英文菜单导出数据 | ||
| 喷淋系统 | |||
| 喷水管直径 | 16mm | ||
| 喷水环半径 | R375～R450 | ||
| 喷水孔径 | 1.2mm | ||
| 喷嘴个数 | 16－20 | ||
| 摆管幅度 | 0-45、60、90～80° | ||
| 喷水孔间距： | 50mm | ||
| 储水量 | 10～20KG | ||
| 淋雨水压 | 3KG | ||
| 淋雨防水等级（供选） | |||
| IPx1、IPx2（滴水） | IPx3、IPx4（溅水） | IPx5、IPx6（强冲水） | IPx7、IPx8、IPx9K |
| 其他 | |||
| 电源 | AC220V-380V | ||
| 保护系统 | 超温报警、漏电保护、欠相缺相保护、过电流保护、快速熔断器、线路保险丝及全护套式端子、缺水保护、接地保护 | ||
| 满足标准 | GB2423.23-1995电子电工产品环境试验密封外壳防护等级 GB5170.20-1990淋雨试验 | ||
（产品型号外观技术信息若有变更，恕不另行通知，廷翌拥有终解释权）

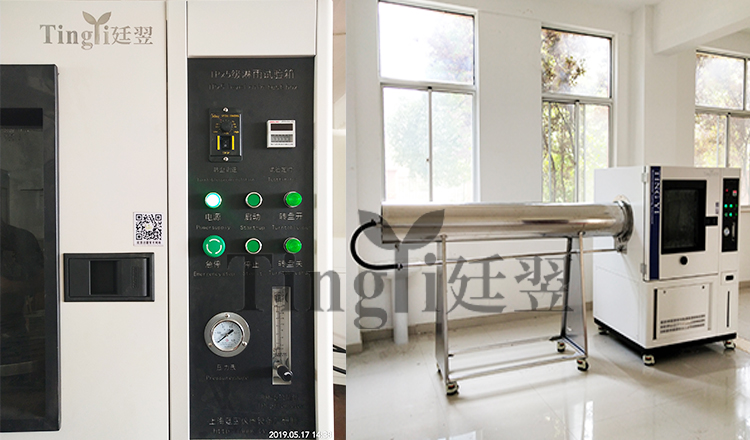

还可以选择下面这种

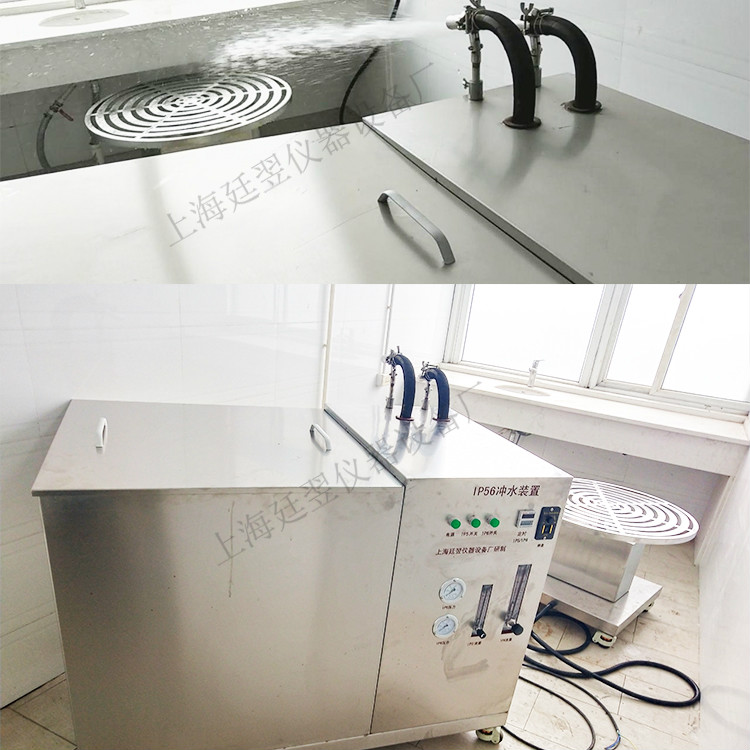

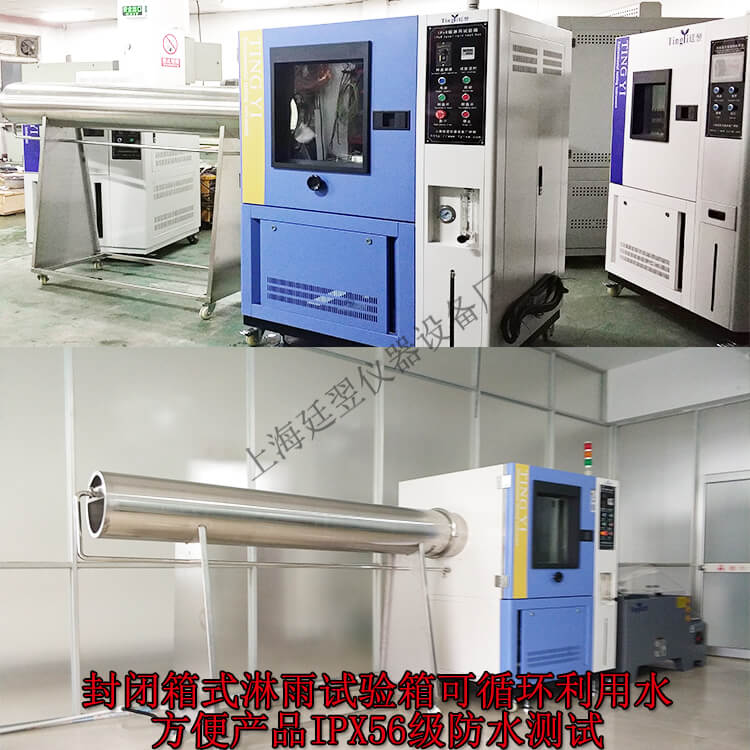

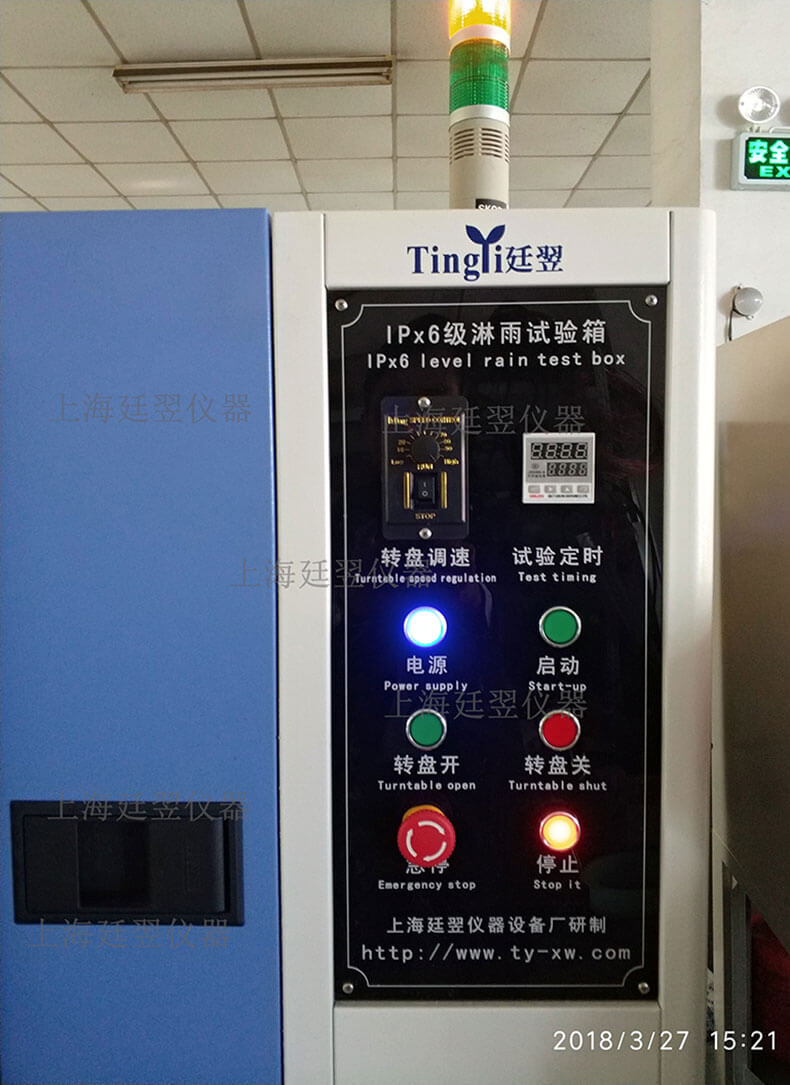

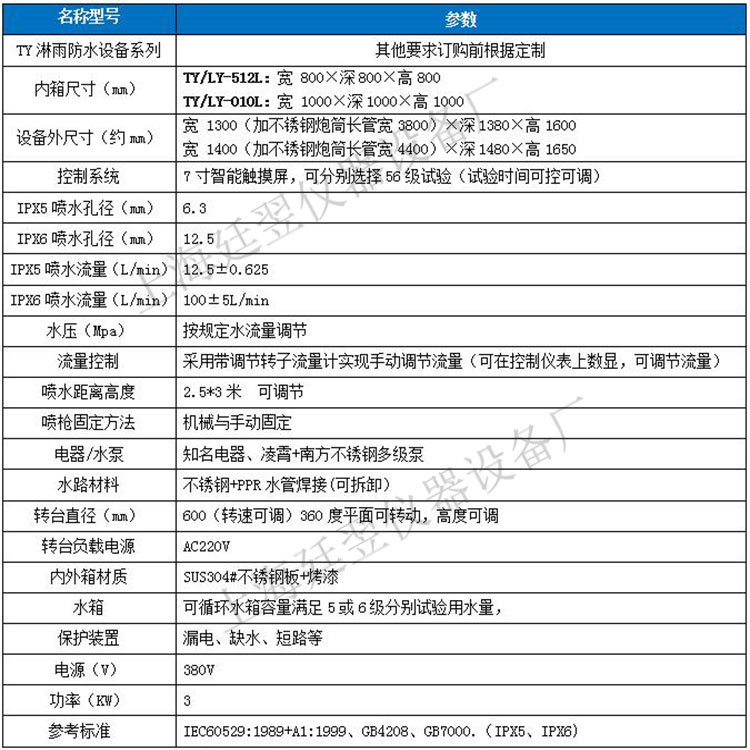

做IPX56级强冲水试验

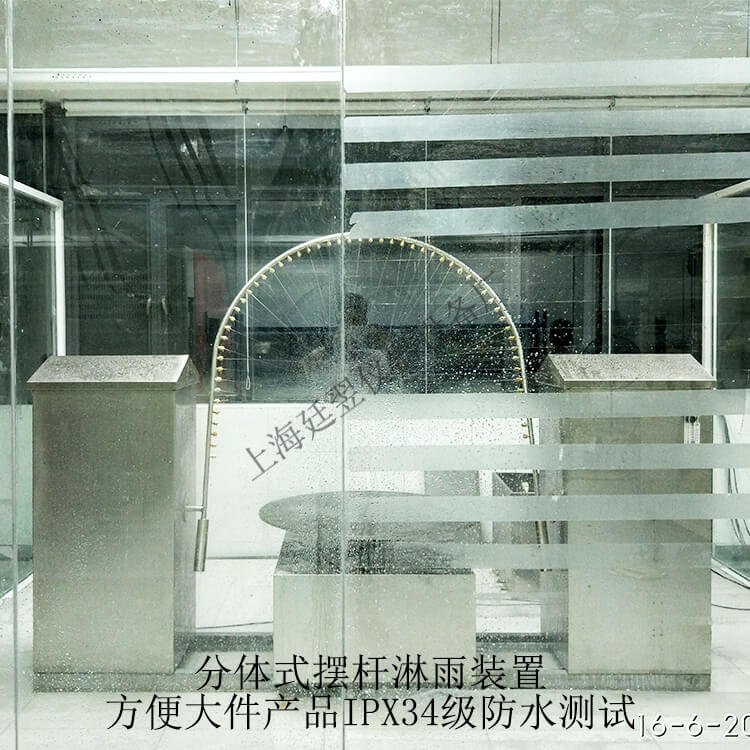

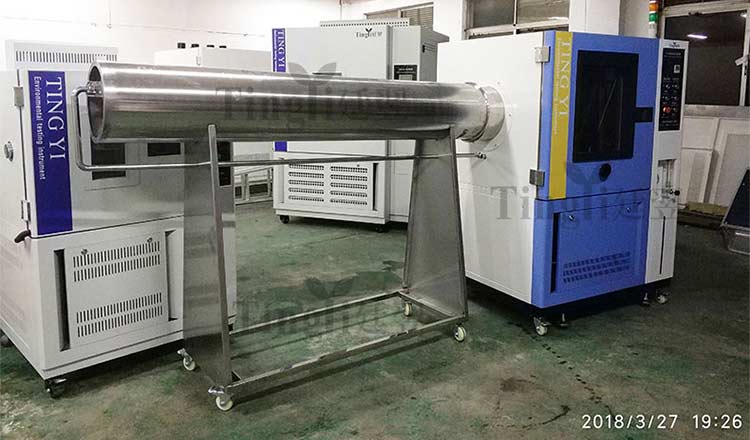

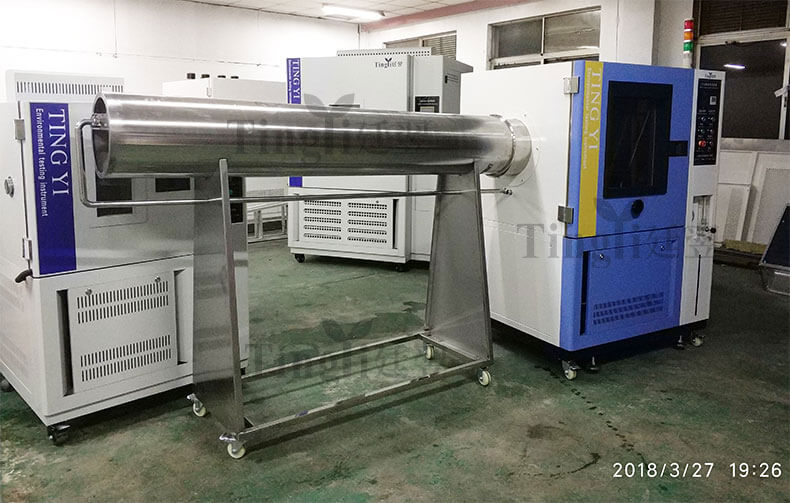

大型被测零部件用这种

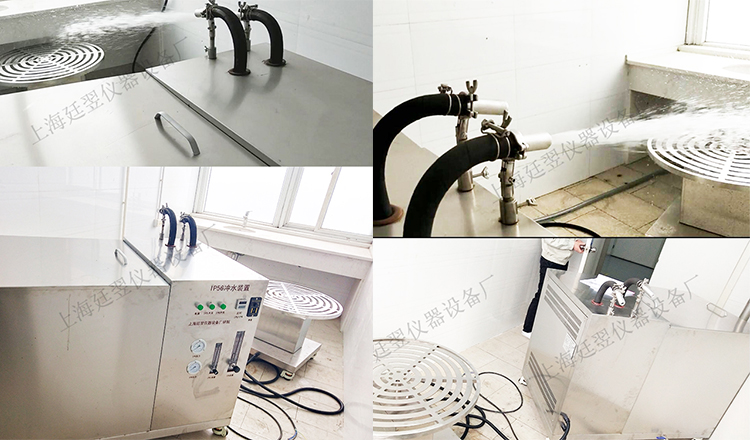

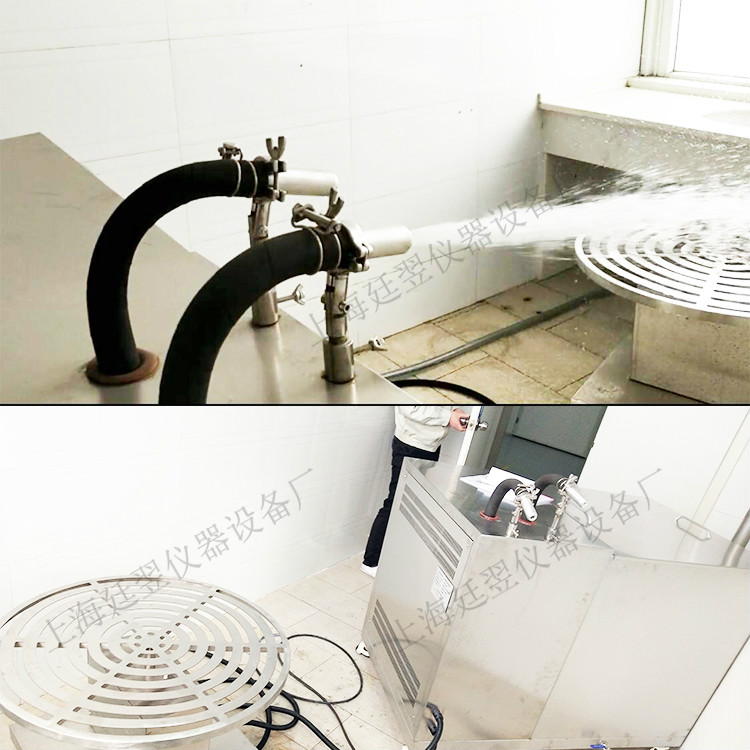

分体式敞开式的淋雨强冲水试验箱
廷翌淋雨试验箱 配置强性价比高 | |||
 |  | ||
 |  | ||
一．大屏幕高性能控制器 韩国三元/TEMI系列 功能，简单好用，界面漂亮的不像话 | 采用计算机技术PID控制方法对环境温度、湿度进行测量和控制,并可以与恒温恒湿设备配套使用。适合高低温交变湿热试验箱，适合恒温恒湿试验箱，沙尘淋雨氙灯紫外臭氧盐雾试验箱使用。 | ||
1. 5.7吋/7吋彩色触摸屏 2. 两种控制方式(定值/程式) 3. 传感器类型：PT100传感器(可选电子传感器) 4. 输出种类：电压脉冲（SSR）/（4-20mA）模拟输出；控制输出：2路（温度/湿度）； 5. 可带打印机（USB功能可选）； 6. 通讯接口：（RS232/RS485，通讯长距离1.2km[光纤可达30km])，可连接打印机打印温湿度曲线监控数据； 7. 程式编辑：可编120组程式，每组程式大为100段； 8. 界面语言类型：中文/英文，可任意选择 | |||
 |  |  | |
二．施耐德/德力西/正泰等知名电气元件 廷翌仪器性能稳定，耐用防止电路出现问题 | |||
三、放心，各种保护系统不必担心隐患 配备超温报警、漏电保护、欠相缺相保护、过电流保护、快速熔断器、线路保险丝及全护套式端子、 缺水保护、接地保护。 | |||
○ AC220/380V 三相四线+保护地线； ○ 电压允许波动范围：AC220/380V ±10% ○ 频率允许波动范围：50Hz ±0.5 Hz ○ 保护地线接地电阻小于4Ω；TN-S方式供电或TT方式供电， ○ 保护接地线单独使用，勿与其他设备的接地线共用。 |
○ 使用环境温度5℃～35℃，佳使用温度：15℃～25℃，相对湿度：≤85%RH 大气压：86-106Kpa |
○ 地面平整，通风良好，不含易燃、易爆、腐蚀性气体和粉尘 ○ 周围无强烈气流，当周围空气需要强制流动时，气流不应直接吹到箱体 ○ 附近没有强电磁场，无阳光直接照射，其它热辐射源 ○ 设备周围留有适当的维护空间 ○ 场地地面承重要求≥600kg/㎡（针对楼上场地） ○ 场地排水：试验箱附近好能备有水龙头和排水地漏 |
保养注意事项及方法：
操作规范
首先接通电源，再打开电源开关，电源灯亮；则表示控制器会自动进入定值停止界面；
1、打开电源后当机台设定的控制程序运行完毕时，机台会停止运行；
2、当设定的控制程序运行完毕时，机台会停止运行；
3、打开箱门把手，把测试试样放到样品架上；然后关上箱门；
注意：摆放试样的容量不可超过测试区容量之2/3；
4、按照“操作手册”，先进行试验设定操作，然后根据所设操作模式进入测试状态；
5、在测试中若欲观察箱内变化状况时，可开启门灯开关，经由视窗知悉内部之变化情形可打开；在控制器上会显示测试箱内的温度和湿度变化（若测试无湿度要求则湿度值无显示值）；
6、打开箱门把手，把测试试样从样品架上取出，查看测试后的样品，并予以记录测试状况；此次测试完成；
7、测试完毕后，关掉电源开关。
注意事项
1、在运行中听到意外声响，需停机检查，待查出故障解决后才可重新开机，以免影响设备使用寿命。
2、传动机构必须定期加油，减速机必须加清洁的20#机油。
3、设备定位后，需把支承架撑起，防止设备试验时脚轮受到震动后移位。
4、淋雨试验箱较长时间运行，如发现喷水孔堵塞，须拆下管路，用自来水冲洗后再装配上去。
