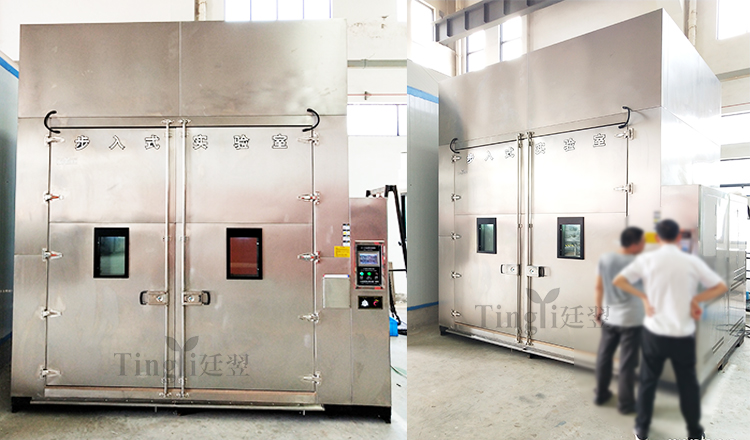

步入式恒温恒湿试验室、步入式高低温交变湿热试验室、步入式老化房Constanttemperatureandhumiditytestchamber
设备用途：步入式恒温恒湿试验室适用于航空航天产品、信息电子仪器仪表、材料、电工、电子 产品、各种电子元气件在高低温或湿热环境下、检验其各性能项指标。
设备主要技术参数规格材质：
| 型号（L) | 工作室尺寸D*W*H(mm) | 外箱尺寸D*W*H(mm) | 温度范围 | 湿度范围 |
| TY/B-GS-5.2 | 1600*1800*1800 | 2100*2700*2500 | 常温～+100℃ -20℃～+100℃ -40℃～+150℃ -70℃～+150℃ | 25％～98％RH |
| TY/B-WS-6 | 1500*2000*2000 | 2100*2500*2400 | ||
| TY/B-TH-16 | 4000*2000*2000 | 5400*2250*2200 | ||
| TY/B-TH-24 | 4000*2000*3000 | 5400*2250*3200 | ||
| 温度波动度 | ≤±0.5℃ | |||
| 温度均匀度 | ≤±2℃ | |||
| 湿度均匀度 | ≤±3％R.H(＞75％）±5％R.H（≤75％） | |||
| 湿度偏差 | ≤﹢3-4％R.H | |||
| 升温速率（min） | 1℃～2.5℃ | |||
| 降温速率（min） | 0.7～1.0℃ | |||
| 注：其它温度尺寸材质颜色可根据要求定做，设备以实物为准，实验数据均在外部环境温度﹢25℃空载条件测得 | ||||
| 结构材质 | ||||
| 内箱材质 | 库板，304SUS雾面不锈钢板 | |||
| 外箱材质 | 试验箱库板/不锈钢板静电喷涂，坚固、美观、耐用 | |||
| 保温材质 | 细玻璃棉，厚度100mm，或发泡材料内加阻燃剂耐高温，保温性能佳 | |||
| 大门 | 单翼双翼型箱门，带防爆门锁，门框两道硅橡胶密封条 | |||
| 观察窗 | 两个大矩形多层中空电加热玻璃观察窗，防止观察窗凝露 | |||

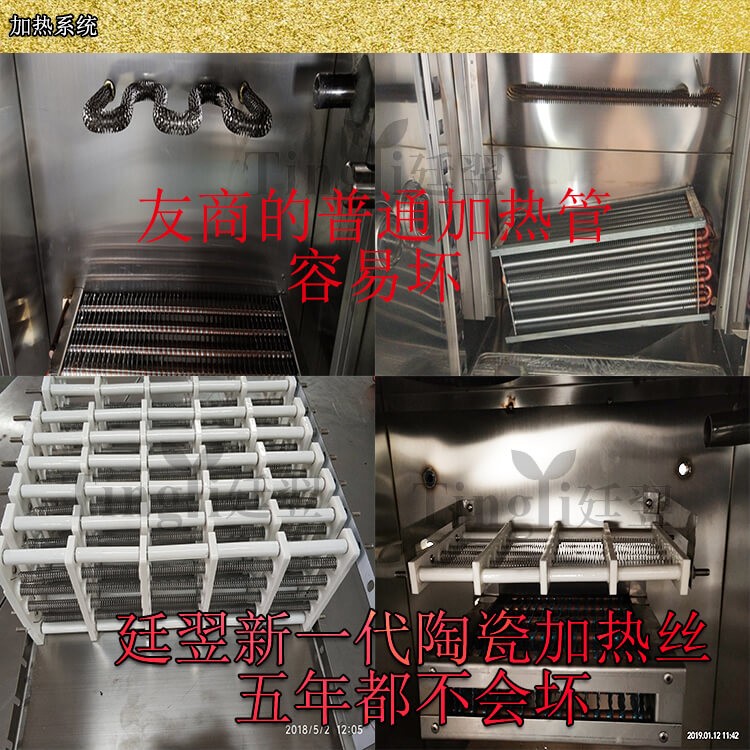

| 加热器 | 不锈钢、镍铬合金鳍片式陶瓷加热器 | |||
| 风循环系统 | 不锈钢长轴马达加不锈钢多翼式离心风机强制内循环通风,可调式导风板设计 | |||
| 箱体底板 | 箱体底部铺设井字型槽钢框架，底板采用整体焊接，地板承重能力：600kg/m2(均匀载荷) | |||
| 加湿及供水系统 | ||||
| 加湿供水 | 外置电加热加湿方法不锈钢铠装电加热器，内置式大水箱，自动过滤进水 | |||
| 廷翌仪器控制系统 | ||||
| 控制仪表 | 韩国三元/TEMI-990、TH1080大屏真彩触摸薄屏程序或定值两种控制方式自由转换，可连接电脑，观察曲线，导出数据，中英文切换。 | |||
| 电气元件 | ||||
| 电器元件 | LG/施耐德/德力西/正泰/等知名品牌，性能稳定耐用 | |||
| 制冷系统 | ||||
| 压缩机 | 采用德国比泽尔/意大利富士豪/机组均经过欧洲电脑联网逐项监测并有防伪编码，可通过电脑上网查寻 | |||
| 制冷附件 | 电磁阀：日本鹭工；过滤器：爱默生；压控/热力膨胀阀：（丹麦）丹佛斯/（意大利）卡士妥 | |||
| 制冷剂 | 制冷剂R404A低压循环、R23高压循环 | |||
| 冷却方式 | 风冷/水冷 | |||
| 其他 | ||||
| 电源 | AC380V | |||
| 保护系统 | 超温报警、漏电保护、欠相缺相保护、过电流保护、快速熔断器、压缩机高低压保护、压缩机过热保护、压缩机过电流保护、线路保险丝及全护套式端子、缺水保护、接地保护 | |||
| 满足标准 | GB2423.3-2006（IEC68-2-3）试验Ca：恒定湿热试验方法 GBT10592-1989高低温试验箱技术条件 GB2423.1-2008（IEC68-2-1）试验A：低温试验方法 GB2423.2-2008（IEC68-2-2）试验B：高温试验方法 GB2423.4-2006（IEC68-2-4）试验Db：交变湿热试验方 SJT31391-1994试验箱完好要求和检查评定方法 | |||
（产品型号外观技术信息若有变更，恕不另行通知，廷翌拥有终解释权）
廷翌步入式试验室 配置强劲性价比超高 | |||
 |  |  | |
 |  |  | |

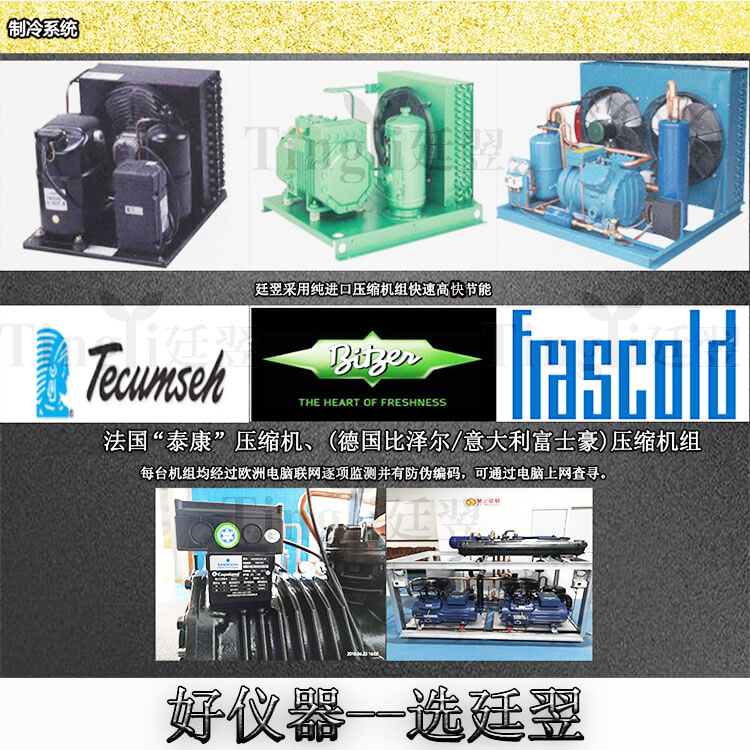

一．纯进口压缩机组 快速节能 | 1.可选用(德国比泽尔/意大利富士豪)半封闭制冷压缩机组，法国百年“泰康”全封闭制冷压缩机组，每台机组均经过欧洲电脑联网逐项监测并有防伪编码，可通过电脑上网查寻。 2.对于不同的箱体温度要求，选择的机组不同，廷翌仪器为保证实验箱的降温速率和可达低温度要求，温度低于-40的箱体采用双极复叠式制冷机组，复叠式系统，包含一个高压制冷循环和一个低压制冷循环。 3.连接器为蒸发冷凝器，蒸发冷凝器的功能为将低压循环的蒸发器作为高压循环的冷凝器之用，温度不超过-40的温度则只要采用单机机组即可。 4.恒温和降温时由电池阀控制冷量输出大小，可比传统冷热平衡方法节约30%左右的能源，可降低用户的使用成本。经过廷翌仪器多次烤机试验，多次数据比对而做改进。 | ||
 |  |  | |
 |  |  | |

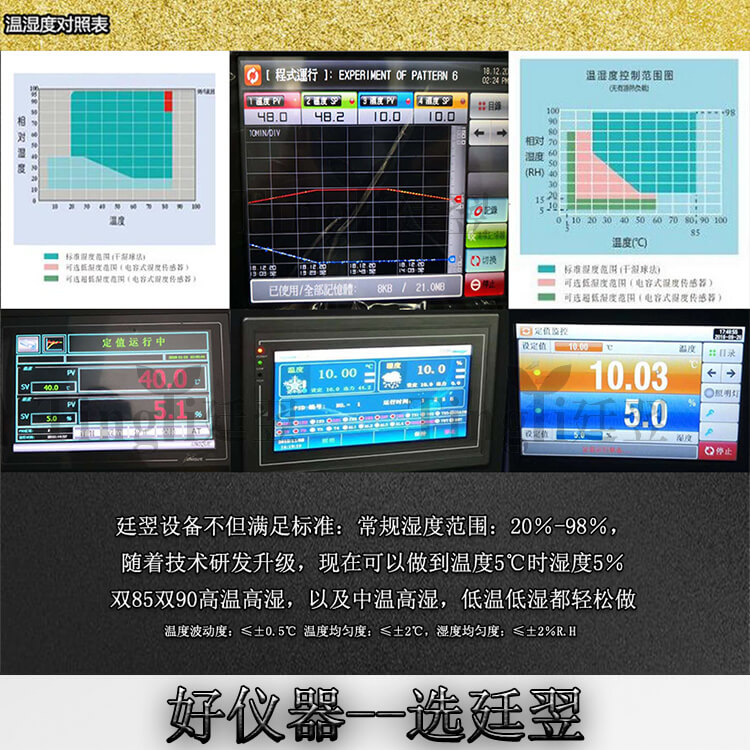

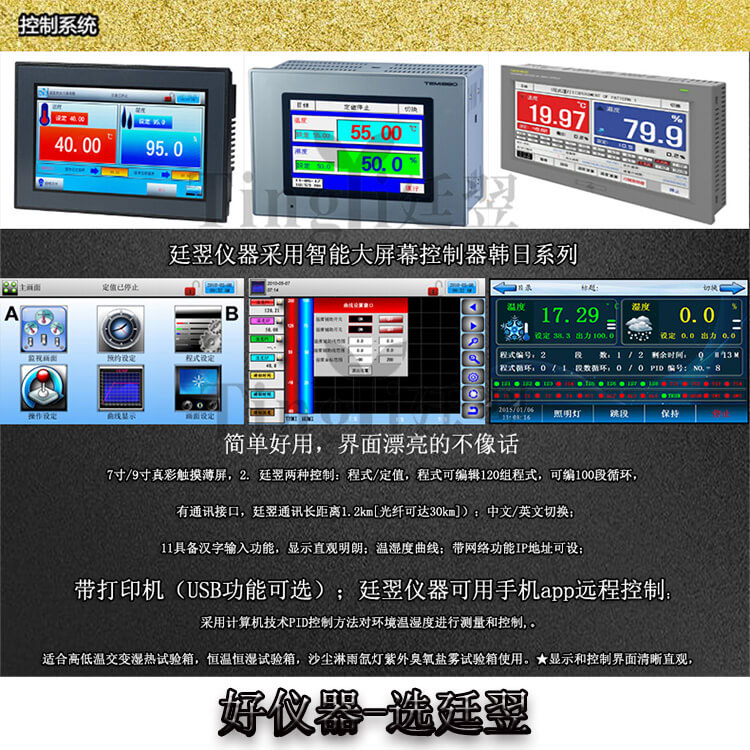

二．大屏幕高性能控制器 韩国三元/TEMI系列 功能简单好用，界面漂亮的不像话 | 采用计算机技术PID控制方法对环境温度、湿度进行测量和控制,并可以与恒温恒湿设备配套使用。适合高低温交变湿热试验箱，适合恒温恒湿试验箱，沙尘淋雨氙灯紫外臭氧盐雾试验箱使用。 | ||
| 1.真彩触摸薄屏7寸/9寸 2. 两种控制方式：程式/定值，程式可编辑120组程式可编100段，组全部循环，段部分循环； 3. 传感器类型：两路PT100输入（可选电子传感器输入 4.产品显示清晰直观立体感强，可编程控制系统操作灵活方便，性能稳定，工作更高效；安装方式灵活，5.可外挂或嵌入式安装 6. 报警信号：16个DI外部障碍报警； 7. 温度测量范围：-90.00℃--200.00℃，（可选-90.00℃--300.00℃）误差±0.2℃； 8. 湿度测量范围：1.0%--100%RH，误差±1%RH； 9. 通讯接口：（RS232/RS485，通讯距离1.2km[光纤可达30km]）； 10. 界面语言类型：中文/英文； 11. 具备汉字输入功能，编辑输入厂商资料，故障名称，试验名称等，显示直观、明朗； 12. 曲线：实时表示温、湿度PV、SP曲线； 13. 带网络功能IP地址可设；可带打印机（USB功能可选）；可远程控制仪表； | |||
|
|
| |
三．康普尼新颗粒活性炭过滤器，过滤过的水质甚至可以直接饮用 廷翌完美解决部分使用商无纯净蒸馏水，而导致设备因水质不好堵塞问题 | |||
 |  |  | |

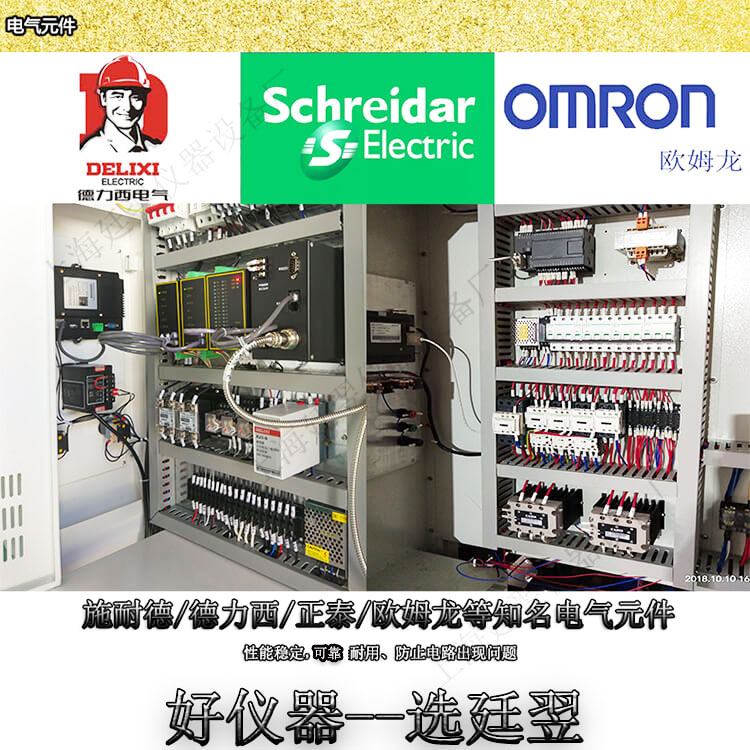

四．施耐德/德力西/正泰等知名电气元件 性能稳定耐用防止电路出现问题 | |||
 |  |  | |

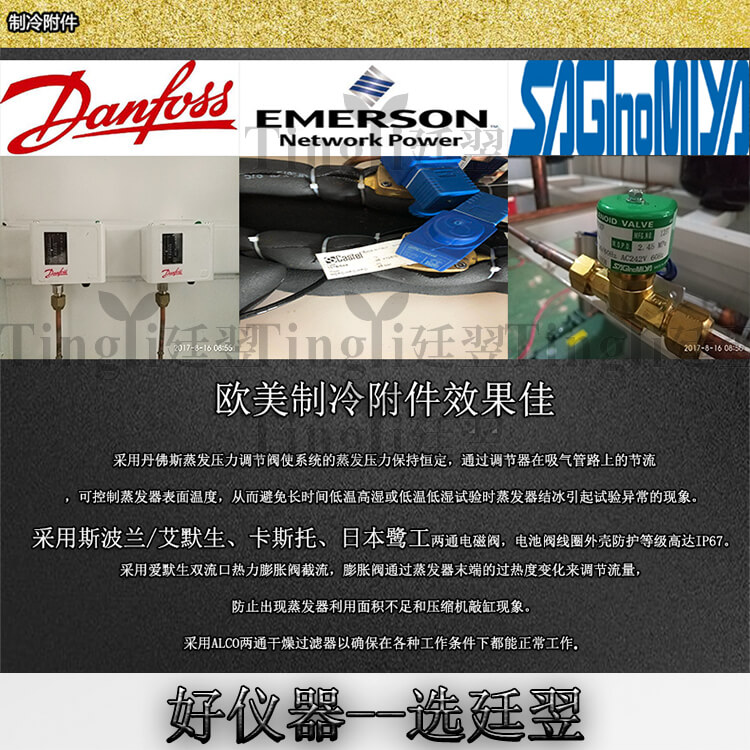

五. 欧美制冷附件效果极 采用丹佛斯蒸发压力调节阀使系统的蒸发压力保持恒定，通过调节器在吸气管路上的节流，可控制蒸发器表面温度，从而避免长时间低温高湿或低温低湿试验时蒸发器结冰引起试验异常的现象。采用日本鹭工两通电磁阀，电池阀线圈外壳防护等级达IP67。 采用爱默生双流口热力膨胀阀截流，膨胀阀通过蒸发器末端的过热度变化来调节流量，防止出现蒸发器利用面积不足和压缩机敲缸现象。 采用ALCO两通干燥过滤器。 | |||

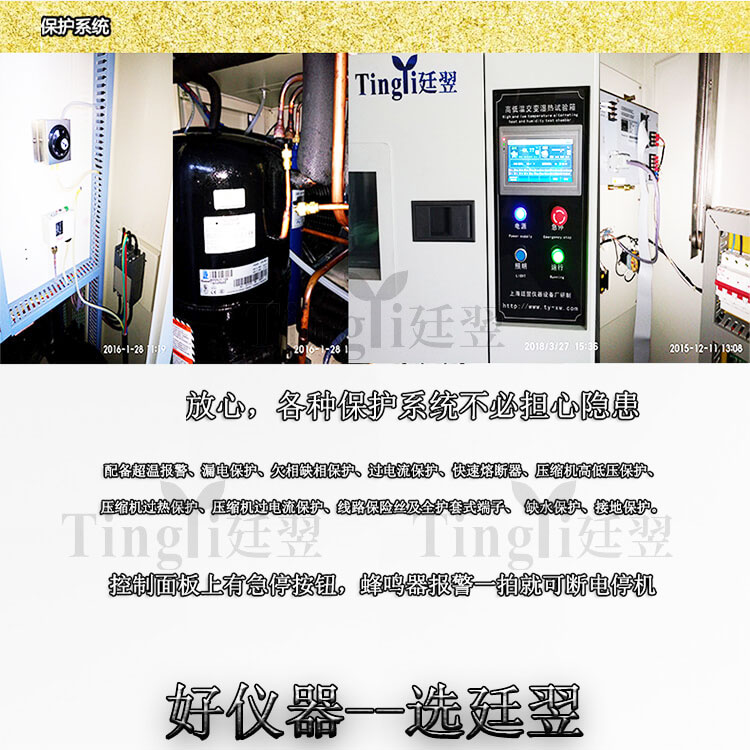

六. 放心，各种保护系统不必担心隐患 配备超温报警、漏电保护、欠相缺相保护、过电流保护、快速熔断器、压缩机高低压保护、压缩机过热保护、压缩机过电流保护、线路保险丝及全护套式端子、接地保护。 | |||
○ AC220/380V 三相四线+保护地线； ○ 电压允许波动范围：AC220/380V ±10% ○ 频率允许波动范围：50Hz ±0.5 Hz ○ 保护地线接地电阻小于4Ω；TN-S方式供电或TT方式供电， ○ 保护接地线单独使用，勿与其他设备的接地线共用。 |
○ 使用环境温度5℃～35℃，佳使用温度：15℃～25℃，相对湿度：≤85%RH 大气压：86-106Kpa |
○ 地面平整，通风良好，不含易燃、易爆、腐蚀性气体和粉尘 ○ 周围无强烈气流，当周围空气需要强制流动时，气流不应直接吹到箱体 ○ 附近没有强电磁场，无阳光直接照射，其它热辐射源 ○ 设备周围留有适当的维护空间 ○ 场地地面承重要求≥600kg/㎡（针对楼上场地） ○ 场地排水：试验箱附近能备有水龙头和排水地漏 |
保养注意事项及方法：
1．冷冻机组之散热器(冷凝器) 应定期保养, 保持清洁。灰尘粘糊冷凝器会使压缩机高压开关跳脱而产生误报警，冷凝器应定期每月保养,利用真空吸尘器将冷凝器散热网片上附着之其尘吸除或开机后使用质硬的毛刷刷之或用高压气嘴吹干凈灰尘。
2．开关门或从炉内取测试物时，不得让物品与门上胶边接触，以防胶边被破坏和缩短寿命.
3．机身周围和底部的地面要随时保持清洁，以免大量灰尘吸入机组内产生意外事故和降低性能.
4．冷冻系统是本机的核心，请一年巡检一次所有铜管有无泄漏雪种情况，各嗽叭接头、焊接口，如有油渍外泄，请通知本厂上海廷翌仪器或直接处理之.
5.配电盘之大电流接点，配电室内每年至少清洁检修一次以上，接点的松动会使整个设备处于危险工作状态，轻则烧坏组件，重则发生火灾、报警、人身伤害非常危险. 清洁时清利用吸尘器将室内灰尘吸除即可。
6.加湿器及水盘经常清洗，以免产生水垢，影响蒸气的散发，一般做完一次试验清洗一次，水垢得到及时排除有利加湿管的寿命，水流顺畅清洗时使用铜质刷子洗刷用水冲之干凈。
7.干湿球纱套经常检查, 当测试布表面不干净或变硬，或于做完温度控制后，继续做温湿球度控制前都必须更换测试纱套，或于高温85℃以上控制后, 继续做温湿度控制前。经检查如有不吸水者请更换之，关系到测湿的准确度,测试纱套一般三月更换一次,更换时应用清洁布擦拭测温体, 更换新测试纱套时应先洗手再把水槽清洗干净
8．湿球水位之检查与调整
积水筒水位不可过高,过高使水溢出积水筒或过低使湿球测试纱套吸水不正常, 影响湿球的准确性。水位大约保持六分满即可。积水筒水位之调整, 可调整积水盒的高低【调整两侧螺丝】
9.配电箱内的两个超温保护器设定值请不要随便调试，出厂时已调好，此保护开关是保护加热管和加湿管空焚和缺水警报之用. 设定点＝温度设定点＋20℃～30℃，试验箱内之温度升至超温保护器之设定点时, 加热器之供电即停止,【OVER HEAT】超温警示灯点亮但风扇仍运转, 若长时间运转及元人看管, 运转前请实检查超温保护器, 是否设定妥当。
10.水路之检查与保养
水路之水管，是易堵易漏之器件，请定期检查有无漏水堵水之现象，若有请及时排除或通知我们. 加湿器内之储水应每月更换一次, 确保水质清洁,水流顺畅。
11.冷凝器灰尘之清除
冷凝器应定期每月保养，利用真空吸尘器将冷凝器散热网片上附着之灰尘吸除或利用高压空气喷除灰尘。
12.当试验产品时间到达后取产品时，须在关机状态下且工作人员一定要戴好干燥、防电、耐温手套进行取放产品.
13.箱体内外部的清洁与保养机器在操作前应先将内部杂质(物) 清除。
配电室内每年至少清洁一次以上, 清洁时请利用吸尘器将室内灰尘吸除即可。箱体外部每年须清洗一次以上, 清洗时用肥皂水擦拭即可。
