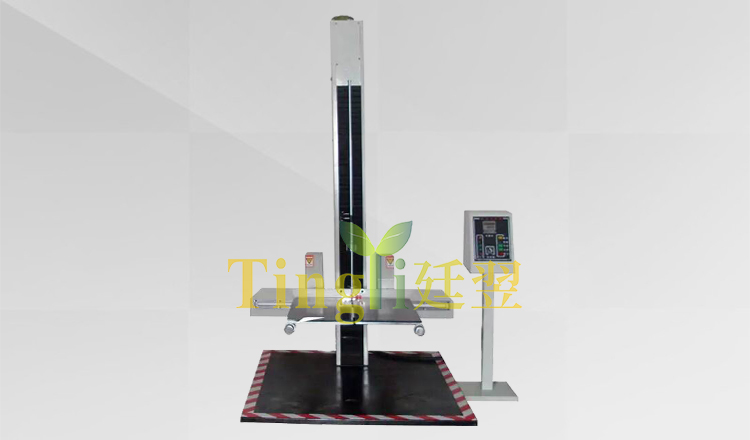

单翼双翼跌落试验台Droptestrig
设备用途：跌落试验台通过自由跌落对运输包装件进行垂直冲击试验，适用于电子产品包装跌落、塑胶产品包装跌落、玩具产品包装跌落、其它成品包装跌落等。
设备主要技术参数规格材质：
| 型号 | 试件尺寸(mm) | 冲击面板尺寸(mm) | 外形尺寸（mm) |
| TY/-DL-315 | 1000**800*1000 | 2200*1200*20 | 2200*1200*2515 |
| TY/-DL-320 | |||
| TY/-DL-325 | |||
| 注：其它尺寸载重材质可根据要求定做，设备以实物为准，实验数据均在﹢25℃空载条件测得 | |||
| 结构材质 | |||
| 试验重量： | 100kg | ||
| 材质 | 钢板 | ||
| 净重（kg） | 400kg | ||
| 动力系统 | 采用同步电机，速度精。电动跌落，使用方便，加速度大。 | ||
| 试验原理 | |||
| 提起试验样品至预定高度，然后使其按预定状态自由落下，与冲击台面相撞 | ||
| 廷翌仪器控制系统 | |||

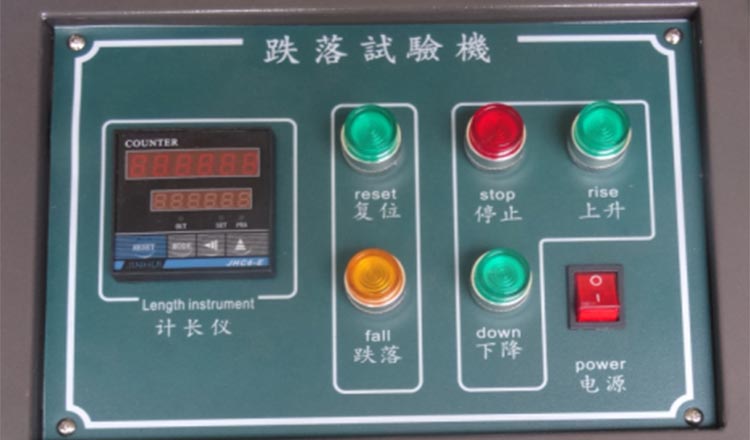

| 控制 | 数显控制 | ||
| 保护 | 本跌落试验台配有自动限位保护器，防止设备的人为破坏 | ||
| 电机 | 变频电机 | ||
| 其他 | |||
| 电源 | 220v50Hz0.85KW | ||
| 功率 | 0.85KW | ||
| 满足标准 | GB/T4857.5-92ISO2248-1972（E） | ||
（产品型号外观技术信息若有变更，恕不另行通知，廷翌拥有终解释权）
廷翌跌落试验机 配置强性价比高 | |||
一．本机可对包装件的面、角、棱作自由跌落试验，配备数显高度显示仪及采用译码器进行高度跟踪，从而能 地给出产品跌落高度，与预设跌落高度误差不超过2%或10mm。本机采用单臂双柱结构，具有电动复位、电控跌落及电动升降装置:使用方便;独有的液压缓冲装置大大的提高了机器使用寿命、平稳性 单臂设置，可方便地放置产品，跌落角度冲击面与底板平面角度误差小于等于5。 | |||
二．主柱采用特殊钢材定做，经外圆磨加工、外表镀铬、坚固耐用 台湾ST特殊定制链条真正完成面、棱、角跌落试验电动复位、电控跌落及电动升降装置，使用方便保证货物托架与包装试件的自由分离，实现包装试件的自由跌落，冲击振动小，稳定可靠 配置数显高度显示仪及采用译码器进行高度跟踪，从而能地给出产品跌落高度与预设跌落高度误差不超过2%或10mm | |||
三．试验高度:40-170cm 试验空间:80×60×40~170cm 高度运行:采用马达传动 高度控制:采用限位控制，到达设定高度后自动 停止具有上升、下降、自动停止功能 跌落试验:采用气动控制 冲击底板:1200×1200×90mm,钢板厚度为8mm, 底为多筋结构,使冲击台面上任何 100mm2的面积上承受10kg的 静负荷时,其变形量 不超过0.1mm 承受试件重量:150kg 其它:机台需置于一水平且有一定强度之平台上安装定位。 | |||
 |  |  | |
四．施耐德/德力西/正泰等知名电气元件 性能稳定，耐用防止电路出现问题 | |||
五．放心，各种保护系统不必担心隐患 配备报警、漏电保护、线路保险丝及全护套式端子 | |||
使用场地环境
●廷翌设备是试验测试设备。
请不要将本设备用于规定试验及料以外的目的。
● 请完善安装环境。
请置于室温下。
湿度低的场所。(80%以下无结露)
灰尘和尘埃少的场所。
● 请按要求安装试验材料。
按要求安装试验材料，否则可能出现不可预期故障。
● 进行配线和维护作业时，关闭电源。
为了防止在作业过程中机器失去控制而导致事故和触电，请在进行作业前，先关闭电源。
● 电源
关于本设备的电源，请注意以下事项。
※ 关于电源及电源工程，请与电气工程人员或有同等知识的人士商量。
● 电源线
请务必使用随设备提供的电源线。发现电源线和电源插头有异常情况时，请与廷翌联系。同廷翌服务人员进行更换或指导更换。
● 保险丝
为了防止火灾和内部电路的破损等，请不要用规定以外的保险丝。更换保险丝时，请使用与原设备相同型号和形状的保险丝。
●特别警告:警告应注意所执行的应用、或条件均具有很高的危险性，可能导致人员受伤
为了防止意外发生，在搬移和使用设备时，请先观察清楚，然后再进行动作。
保养注意事项及方法：
一、
▲试件可事先自由选择面、棱、角三个状态跌落试验
▲跌落高度可预置，当试件升至预置高度任自动定位
▲释放机构自由灵活、可靠、确保试件在释放瞬间和自由跌落途中不受任何外力影响，从而确保了试件所要求的跌落状态。
▲结构科学合理，使用安全可靠，斜度冲击试验台
▲运输包装件进行斜台冲击试验
二、
1、接线:将随机附带之电源线接入三相电源并接地,将控制箱与试验机亦用随机所带;之连接线按插头适配情况接好,并试运行上升/下降命令.(若试运行时出现按上升 键却向下运行或按下降键却运行上升之情况,只需在电源处调换相数即可;
2、跌落高度调整:
3、将被测物体放于工作台面，然后用固定杆加以固定;
4、按上升键使被测物体提升至设定高度;
5、按跌落键使工作台面瞬间脱离被测物体，被测物体做自由跌落运动;
6、按复位键使工作台恢复工作状态;
7、若重复试验,则重复上述步骤;
8、试验完后:按降低键使工作台面运作至低位置关闭电源键。
三、
1.每次测试完毕，须把跌落臂落下，以免长时间复位的跌落臂把弹簧拉变形，影响测试效果，每次跌落前请先复位置电机停止转动后方可按跌落键;
2.新机廷翌仪器到厂安装完成后，须在滑动圆杆处加适当低浓度机油，严禁加入防锈油或高浓度机油及积压种带有腐蚀性油类)。
3.如果上油处时间长了有过多灰尘请将机器降到低部，擦试完以前的机油，再重上油;
4.试验机的升降轴及链条需定期加润滑油。
5.齿轮减速箱每半年换输油一次。
6.非工作时应切断所有电源，保证升降轴的清洁。
7.非操作人员不得任意操作本机
